類別

項目

單位

數據

尺寸參數

★總長

mm

7750

★總寬

mm

2190

★總高

mm

3130

質量參數

乘坐人數（含駕駛員）

人

3

總質量

kg

7895

主要性能參數

工作平臺額定載荷★

kg

200

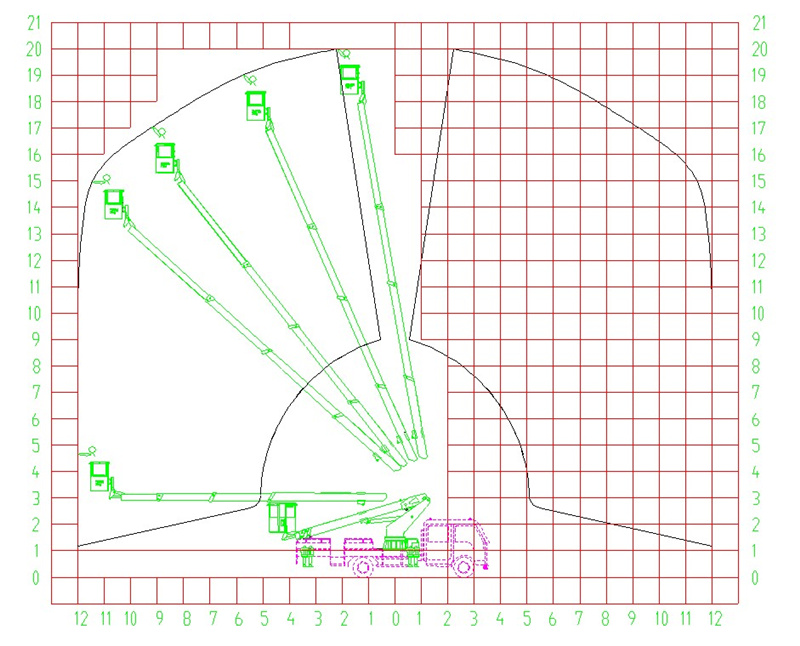

**大作業高度★

m

22

★**大作業高度時作業幅度

m

5.0

★**大作業幅度

m

13.6

**大作業幅度時作業高★度

m

5.36

支腿跨距★

橫向

mm

4120

縱向

mm

4650

臂架變幅時間

s

**

臂架回轉速度

s/r

75

支腿收放時間

s

40

行駛參數

★前懸

mm

1130

★后懸

mm

2310

★后伸

mm

1250

★軸距

mm

3800

**高行駛速度

Km/h

103

**小離地間隙

mm

195

接近角

.

21

離去角

.

14

底盤型號

EQ1125SJ8CDC

發動機

朝柴發動機，**大功率125KW，170馬力，國六排放

駕駛室

單排座，可乘坐3人，駕駛室裝備空調

圍板及走臺板

不銹鋼圍欄及防滑走臺板

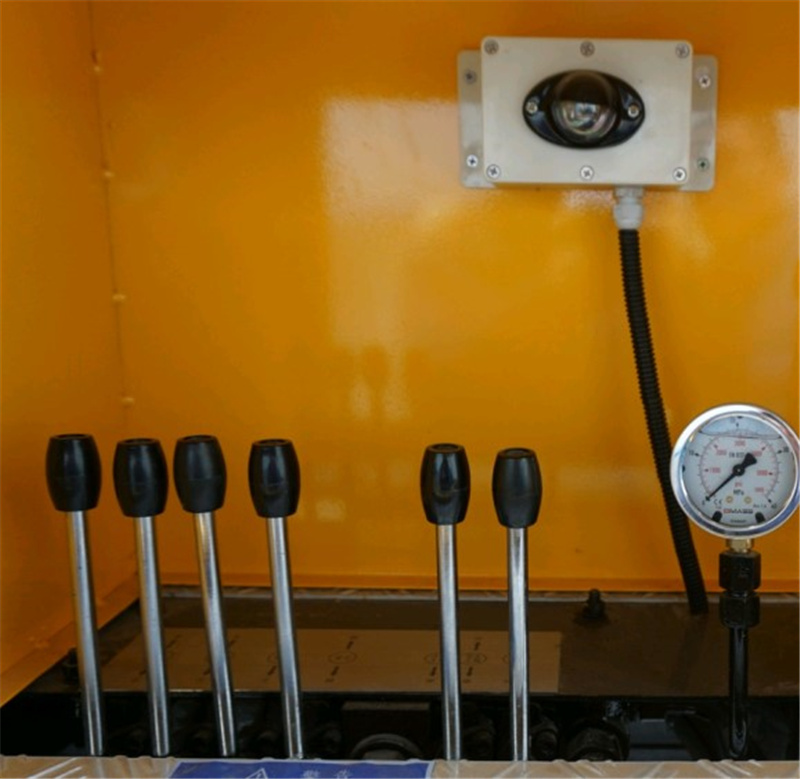

取力系統

機械操作

工作平臺

（**0）1**x700x1150

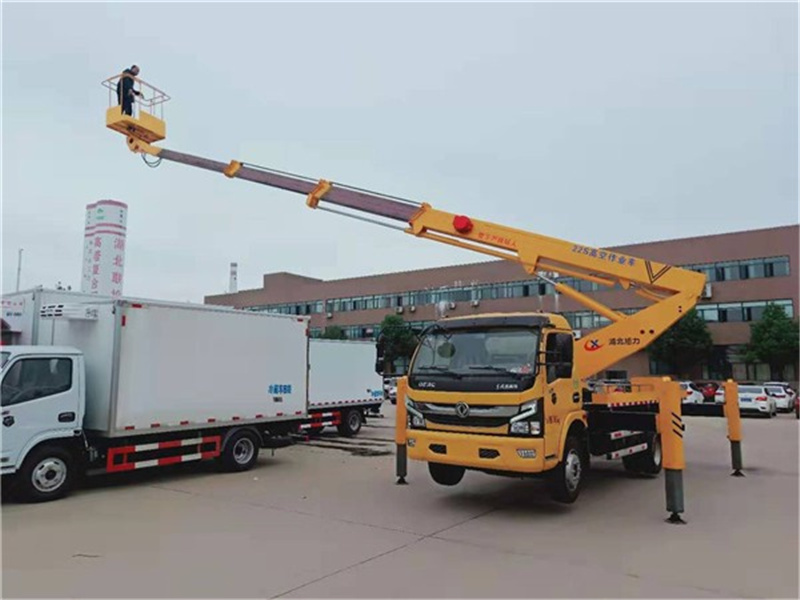

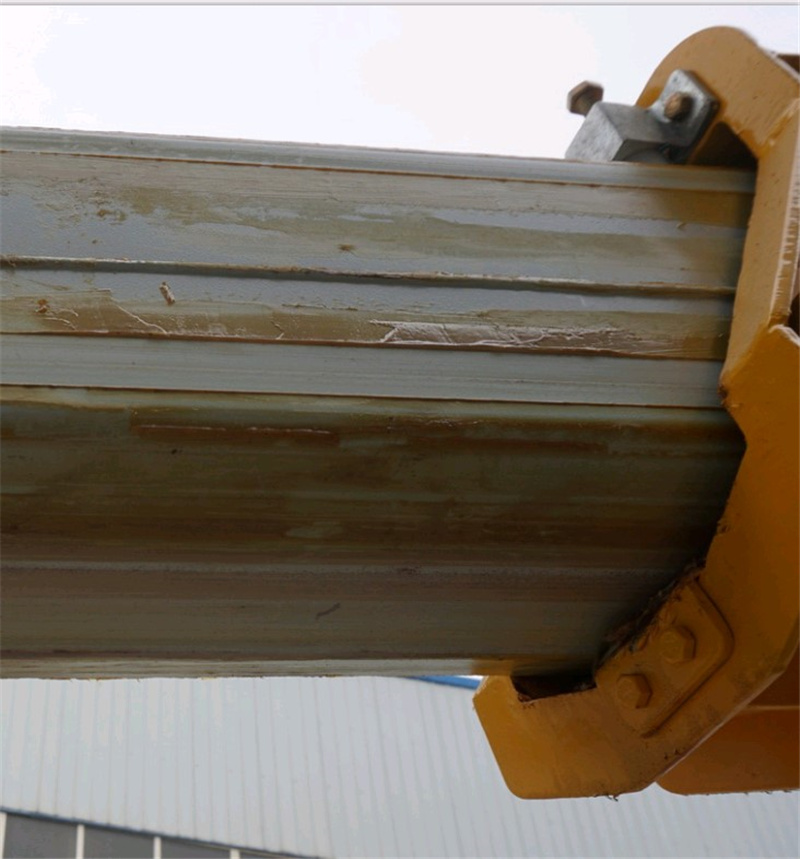

臂架形式

★四節六邊型工作臂，同步伸縮

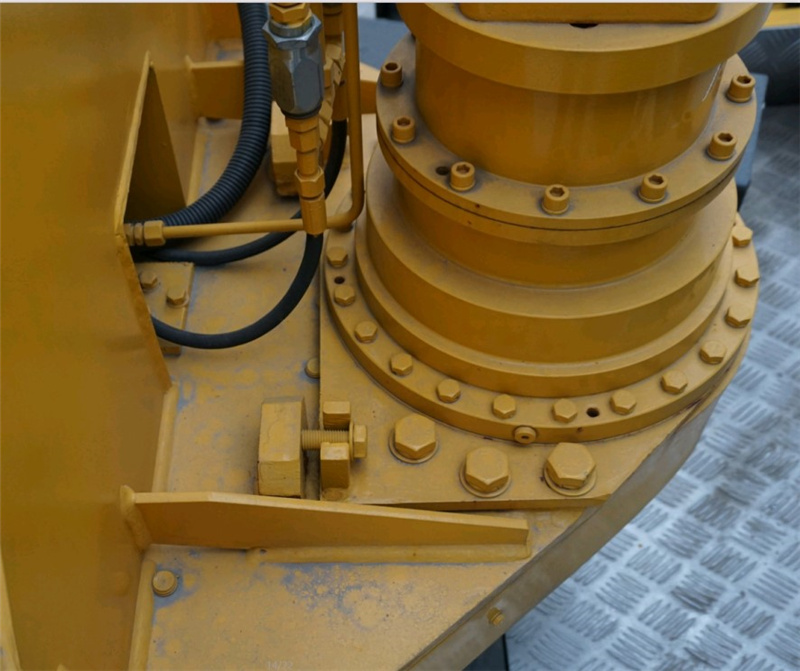

回轉裝置

旋轉回轉

支腿

★K型支腿，穩定性好，可同時或單獨操作，適應多種工況。

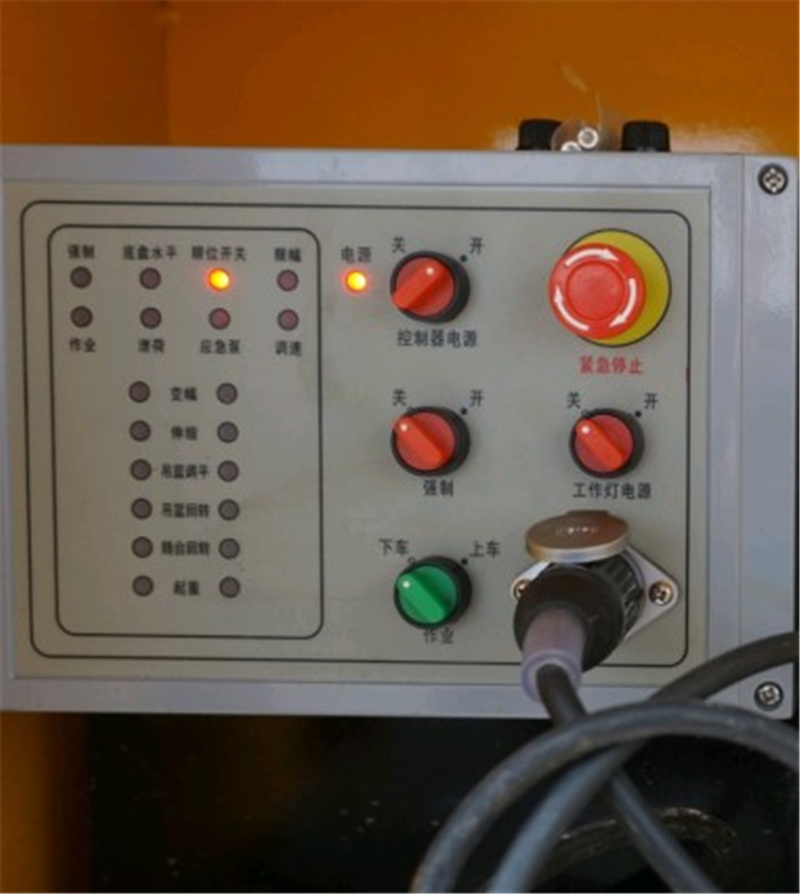

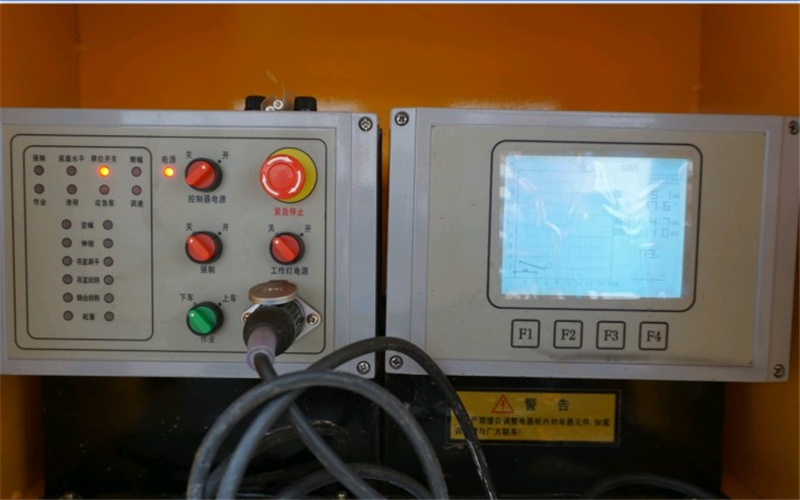

操作

★工作平臺和地面遙控器電氣操作

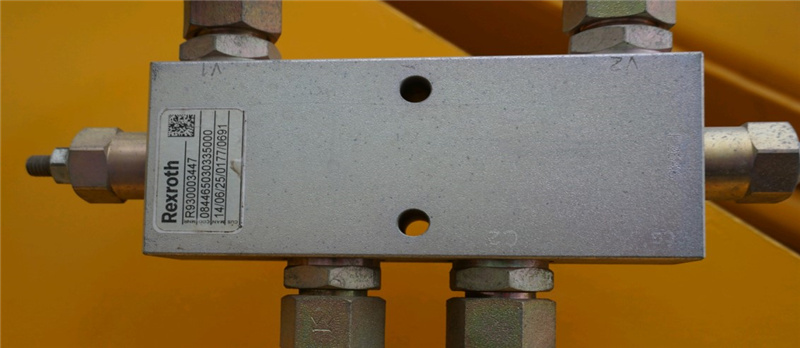

**系統

電液比例**系統，實現無級調速

調平系統

液壓自動調平

名稱

簡要說明

上下車自動互鎖裝置

★用于上下車互鎖，防止誤操作發生危險

支腿檢測功能

當支腿出現不受力情況，智能限動，保護安全，

水平檢測功能

★實時檢測整車是否水平

應急電動應急泵

       當發動機及主泵發生故障時，可將工作人員送回到地面

緊急停止裝置

用于緊急停止操作

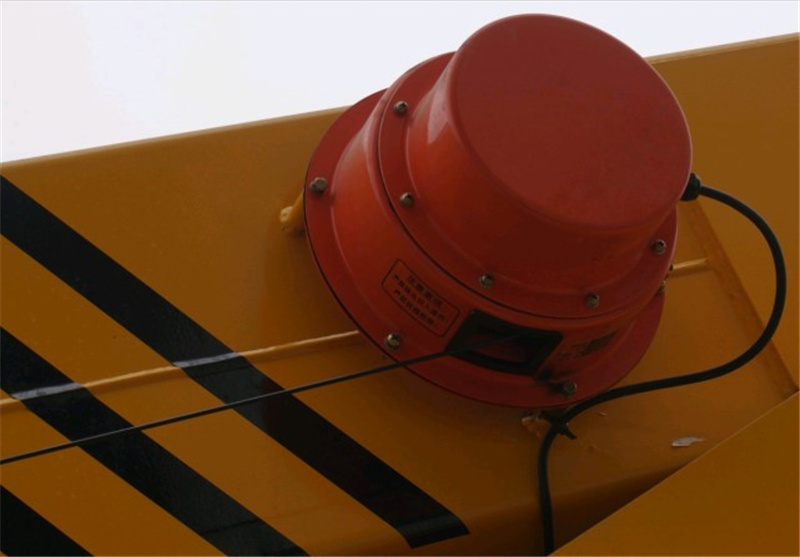

夜間安全**示裝置

在車輛上有工程頻閃燈，照明燈

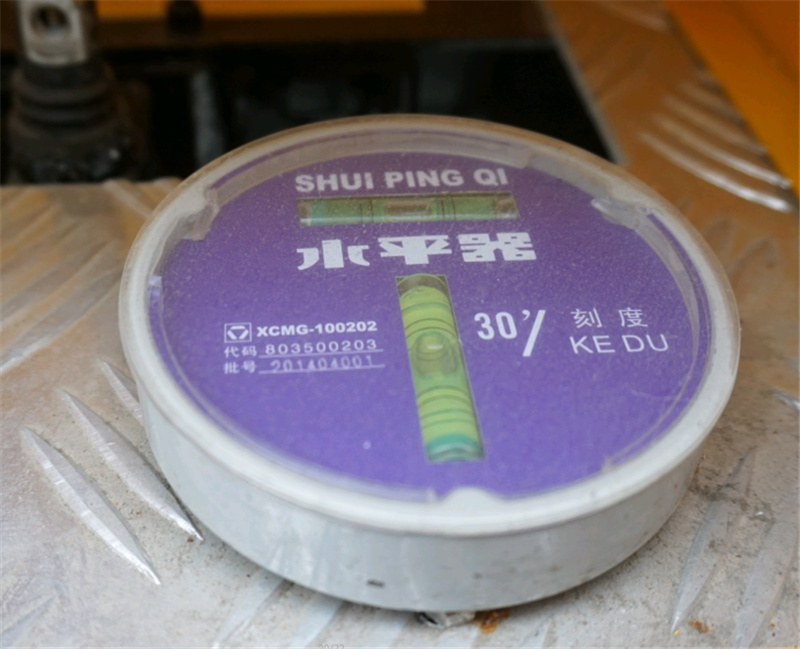

整車水平狀態測試儀

可檢測整車橫向縱向兩個方向傾斜狀態

發動機點火熄火

在轉臺和平臺處可對發動機進行點火，熄火**

實時通訊

在平臺和下車設有無線對講
